 جمع الحاسب بنفسك
الدرس الخامس |
|
هذه
الصورة تبين المعالج وقد ركب في مكانه على السوكت. بعد تركيب المعالج يتم
تثبيته وذلك بإعادة الذراع الموجود بجانب السوكت إلى مكانه. يجب التأكد من أن
الذراع مثبت في مكانه ولا يتحرك.
يرجى ملاحظة الجانب الأيسر من السوكت فى الصورة
السابقة. سترون بعض الزوائد وهى ما سيتم تثبيت مقبض المشتت الحراري به.
|
 |
|
ملاحظة بخصوص المشتتات الحرارية. بسبب الاختلافات في
أنواع المشتتات الحرارية، فان طريقة التركيب ستختلف من مشتت إلى أخر. ما
سنوضحه هنا هو المشتت الأصلي الذي يأتي مع معالجات بنتيوم3. |

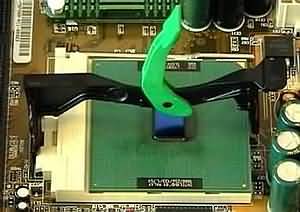

| هذه الصورة هي لتوضيح
الطريقة التي يركب بها المقبض الخاص بالمشتت الحراري على المعالج والسوكت.
طبعا هذا المقبض لن يتم تركيبه الأن ولكن هذه الصورة فقط لإيضاح الوضع الصحيح
لهذا المقبض. |
 |

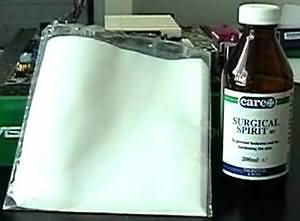

قبل تركيب المشتت
الحرارى، يجب تنظيف قلب المعالج باستخدام بعض الكحول وورق نشاف (النوع الذي
لا يترك أي مخلفات). الكحول المستخدم يجب أن يكون خالصا وليس النوع الذي
يحتوى على بعض المواد الدهنية. كذلك يوجد في جميع الصيدليات أكياس صغيرة من
الورق المعقم المغمور بالكحول وهى مناسب جدا لهذا الغرض. فقط اطلب من الصيدلي Alcohol Swaps.
|
 |
| هذه الصورة تبين
الاتجاه الصحيح لتركيب المشتت الحراري. الرجاء ملاحظة ان الناحية المحتوية
على الفتحة من المشتت الحراري تكون باتجاه الجزء المرتفع من السوكت. |
 |

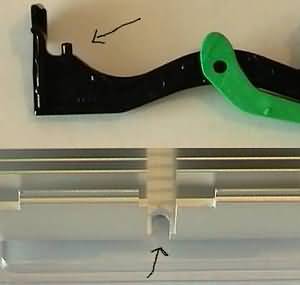

| الصورة لتوضيح الموقع
المخصص للمقبض على المشتت الحراري. الرجاء ملاحظة الحرف المرتفع على جنب
المقبض والموقع المخصص له على المشتت الحراري. |
 |
